Archi e portali gonfiabili

Sotto questo nome raggruppiamo vari tipi di gonfiabili, dai tradizionali archi circolari agli sgargianti ed imponenti portali da manifestazione sportiva. Sì, ma perché proprio un gonfiabile ? Principalmente per tre motivi: rapidità di installazione, ridottissimo ingombro quando sgonfio e eccezionale visibilità.

Cosa sono gli archi e i portali gonfiabili ?

Innanzitutto si tratta di un gonfiabile, ovvero una struttura pressostatica più o meno pesante gonfiata grazie ad un potente soffiatore elettrico, il quale aspira aria dall'esterno convogliandola all'interno del gonfiabile e mantenendo il gonfiabile ad una certa pressione che ne assicura il mantenimento della forma. Si tratta quindi di una struttura non rigida, che può rimanere gonfia solo grazie alla costante pressione d'aria interna che il soffiatore assicura. La sagoma ad arco circolare o a portale (di forma quadrata) viene scelta dal cliente, queste sono le forme tipiche che vengono adottate in contesti fieristici, sportivi e di manifestazioni in genere, ove è necessario "catturare" lo sguardo del pubblico in modo efficace e versatile allo stesso tempo o semplicemente per ricavare in pochissimo tempo un punto di arrivo o partenza di una gara ciclistica o podistica.

Come fanno a mantenersi dritti in piedi ?

Altra domanda che molto spesso ci viene fatta è come una sagoma a forma di arco o portale gonfiabile riesca a restare in posizione verticale. La risposta è semplice: la struttura inizialmente viene gonfiata a terra lasciandola "sdraiata" su un lato, successivamente con l'aiuto di più operatori, il gonfiabile viene messo in posizione verticale facendolo ruotare sulla o sulle basi, e viene ancorato su più punti in maniera simmetrica. In questa operazione vengono impiegati dei tensionatori, ovvero delle funi di ancoraggio a fettuccia di altissima resistenza alla trazione, che vengono fissate saldamente al suolo o ad altre strutture stabili.

Ma il soffiatore elettrico resta sempre acceso ?

Sì, il soffiatore deve restare sempre in funzione, poiché assicura una costante pressione interna al gonfiabile, indispensabile per vincere il peso del tessuto, che tende a schiacciare il gonfiabile, e per far assumere al gonfiabile la forma richiesta. Questo significa che se si interrompe la corrente elettrica al motore soffiatore, il gonfiabile si sgonfia, più o meno velocemente in base alla tipologia di realizzazione.

Il soffiatore elettrico è esterno oppure interno al gonfiabile ?

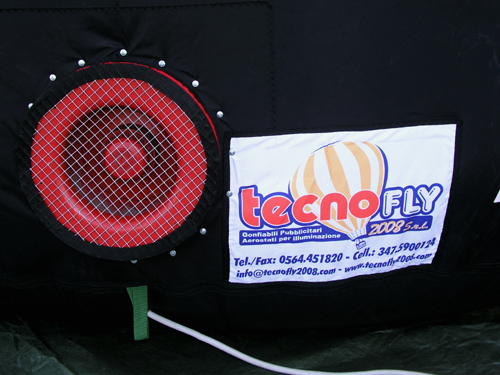

La collocazione del soffiatore può essere interna al gonfiabile (da noi denominato "soffiatore affogato" nel gonfiabile) oppure esterna, con opportuna Motore soffiatore scatola di rivestimento ed insonorizzazione. TecnoFly 2008 Srl predilige la soluzione interna perché è poco invasiva, elegante, insonorizzata senza scatole intorno al soffiatore, e pratica. Come mostrato in figura accanto, solo la bocca d'aspirazione esce dal gonfiabile, quindi questo sistema permette di non occupare altro spazio all'esterno del gonfiabile. Altri produttori invece adottano la tipologia esterna, utilizzando speciali soffiatori incastonati in scatole plastiche che oltre a proteggere il motore assicurano la giusta insonorizzazione. Nel caso del motore "affogato" la rumorosità del motore viene dissipata internamente al gonfiabile senza l'utilizzo di altri sistemi.

Quanta potenza assorbe un motore soffiatore ?

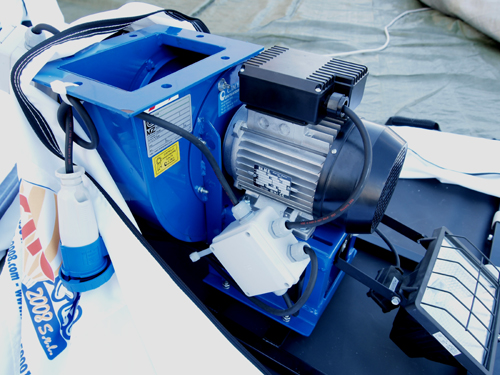

La potenza assorbita quindi cambia al cambiare del motore e e il motore deve essere scelto in base al tipo e alle dimensioni dell'arco gonfiabile. Motore soffiatore esterno Il fattore predominate è la pressione interna del gonfiabile, che è funzione del peso del tessuto utilizzato per la costruzione del gonfiabile e delle dimensioni del gonfiabile. Possiamo dire che per un modello semplice di media misura (larghezza 7 - 8 mt) la potenza assorbita è compresa tra 200 e 350 Watt. I valori sono indicativi, poiché il motore in fase iniziale di gonfiaggio ha un numero di giri diverso da quando il gonfiabile è perfettamente gonfio. Una particolare attenzione va rivolta a quei casi in cui si installa un gonfiabile a sagoma di arco o portale di grandi dimensioni e/o in una zona ad alta intensità di vento. L'eccessiva forza del vento infatti deforma il pallone gonfiabile e può farlo inclinare. La resistenza del gonfiabile in questi casi particolari è messa a dura prova poiché la pressione esercitata dal vento sulla superficie esterna è largamente superiore alla pressione interna che il soffiatore riesce a mantenere. In queste circostanze occorre impiegare un motore molto potente, con pressione e portate superiori a quelle usate in installazioni normali. In questo caso il motore utilizzato può raggiungere potenze di 1200 Watt. Un motore soffiatore da 1200 Watt è necessario per portali gonfiabili di dimensioni molto grandi, come potrebbe essere un portale da 15 - 18 metri. Un portale di tali dimensioni può arrivare alla pressione interna necessaria per assumere la forma voluta in verticale, solo con una potenza del genere, in quanto il peso del gonfiabile in questo caso è considerevole, quindi è indispensabile una pressione interna maggiore per mantenere la forma della struttura anche in condizioni di forte vento.

Un portale o un arco gonfiabile può scoppiare ?

No, un pallone gonfiabile è realizzato per lavorare a determinate pressioni interne, il motore soffiatore viene scelto in modo adatto alle dimensioni del gonfiabile, ottenendo un prodotto sicuro.

Possono essere utilizzati anche in ambienti interni ?

Per ambienti interni si utilizzano gonfiabili realizzati con tessuti ignifugi, come il nylon cl.1 disponibile in vari colori. TecnoFly 2008 Srl commercializza solo gonfiabili sicuri, nel rispetto delle normative vigenti.

Quali certificazioni vengono fornite ?

Le certificazioni che vengono sempre fornite a corredo del gonfiabile sono la Conformità CEE, e la certificazione del motore soffiatore 100% italiano. TecnoFly 2008 Srl assicura un prodotto 100% italiano, dalla progettazione al taglio dei tessuti, fino alla cucitura e all'assemplaggio del motore soffiatore.

Come possono essere personalizzati questi gonfiabili ?

La personalizzazione di un arco o portale gonfiabile può avvenire in diversi modi, a seconda del budget che il cliente desidera investire nel gonfiabile. Queste sono le tre possibili soluzioni che offriamo:

  1. stampa digitale sulla superficie gonfiabile
  2. banner intercambiabile applicato con fascette o velcro sull'equatore medio
  3. applicazione cucita di intaglio laser prespaziato di tessuto monocromatico

Certamente la stampa digitale di un gonfiabile costa di più delle altre soluzioni, ma rende il gonfiabile non solo più attraente, ma fine a se stesso, poiché il gonfiabile nasce stampato e non può essere modificato dal punto di vista pubblicitario. La soluzione più versatile ad anche più utilizzata è quella di ricavare su delle parti del gonfiabile delle aree adibite ad applicazione di banner pubblicitari intercambiabili. Ad esempio un gonfiabile a sagoma di portale con banner intercambiabile permette di utilizzare la stessa struttura per pubblicizzare diversi eventi, semplicemente sostituendo il banner. Il banner, o striscione è in questo caso, a differenza delle mongolfiere e delle sfere, un semplice striscione stampato in digitale. Certe volte invece è più conveniente cucire direttamente sul gonfiabile la grafica tagliata al plotter laser, il risultato è molto bello e rende il gonfiabile professionale e di grande impatto visivo. In questo caso un tessuto monocromatico viene tagliato al banco laser, poi viene incollato con biadesivo forte, ed infine viene cucito con macchina tris-tris.

E' difficoltoso il trasporto di questi gonfiabili ?

La difficoltà di trasporto dipende dalle dimensioni del gonfiabile, maggiore è la dimensione e maggiore sarà il peso. Tuttavia TecnoFly 2008 Srl ha studiato delle speciali sacche raccoglitrici, che a differenza delle comuni sacche di trasporto prima "avvolgono" il gonfiabile piegato e sgonfio, poi si stringono con appositi tensionatori che riducono sensibilmente il volume totale della sacca. Questo è un punto fondamentale che non tutti i fornitori di gonfiabili vogliono affrontare. Invece è importantissimo utilizzare una sacca speciale come le nostre, sia per il trasporto che per lo stoccaggio del gonfiabile.

Come è possibile ordinare un arco o un portale gonfiabile ?

Ordinare il vostro gonfiabile è semplice. Inviateci una e-mail all'indirizzo info@tecnofly2008.com descrivendo il più dettagliatamente possibile la forma prendendo spunto ad esempio dalla nostra galleria fotografica. Oppure inviateci un disegno, anche a mano descrivendoci i particolari di vostro interesse, il nostro personale tecnico saprà consigliarvi al meglio la giusta tipologia di gonfiabile che più vi piacerà. Siamo a vostra disposizione per realizzare il gonfiabile su misura.

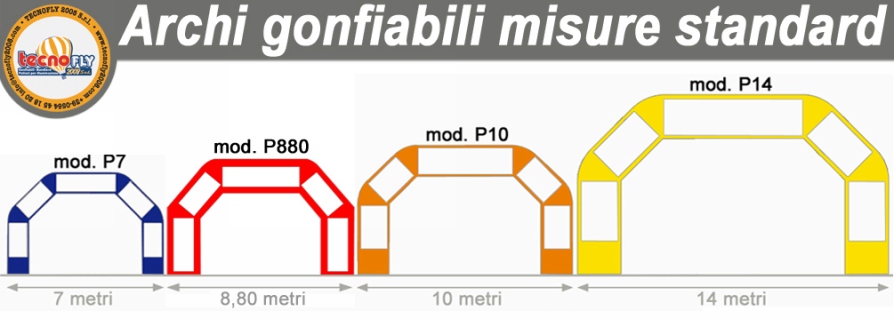

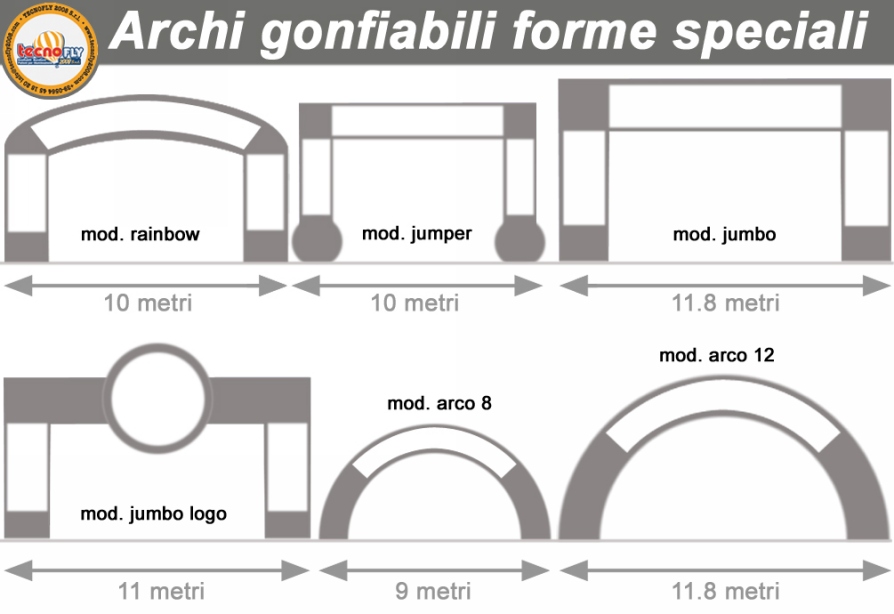

Misure archi standard e speciali (in metri)

Modello Larghezza esterna Altezza esterna Larghezza interna Altezza interna Ø tubo
P7 7 4,5 5 3,5 1
P880 8,8 5,5 6 4,1 1,4
P10 10 6 7 4,5 1,5
P14 14 7 10 5 2
rainbow 10 6 7 4,5 1,5
jumper 10 6 7 4,5 1,5
jumbo 11,8 6,3 8,2 4,5 1,8
jumbo logo 11 7 c.a. 8 3,5c.a. 1,5
arco 9 9 5,5 6 4 1,5
arco 12 11,8 6,3 8,2 4,5 1,8

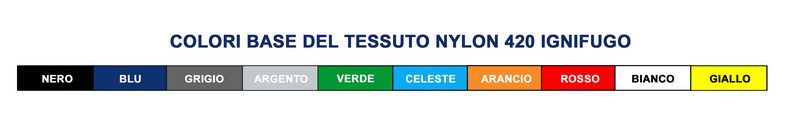

Requisiti grafici e colori dei tessuti

I gonfiabili ad aria fredda sono costruiti generalmente con colori accesi, che tendono ad attirare l’attenzione e ne amplificano la visibilità. Un gonfiabile spesso è costruito con tessuti già con un colore di base, in quanto vengono prodotti rotoli di tessuto in base alle richieste. Tuttavia è possibile stampare con tecnica digitale direttamente sul tessuto ottenendo in tal modo ogni tipo di sfumatura, per una perfetta e fedele riproduzione dell’oggetto che si desidera "ingrandire". Durante la progettazione si preferiscono file grafici in formato vettoriale in quanto possono essere ridimensionati senza perdita della qualità. I programmi più utilizzati per l’elaborazione dei file in formato vettoriale sono Adobe Illustrator, Freehand e Corel Draw, mentre i formati dei file vettoriali possono essere ai, eps, pdf, cdr con tutti i font convertiti in curve. I file raster vengono utilizzati solo per la stampa digitale, ma devono essere di un formato effettivamente stampabile, poiché se la risoluzione è troppo bassa non generano buoni risultati. I tipici programmi utilizzati per la rasterizzazione dei file sono Photoshop e Paintshop Pro, con i quali si generano file del tipo jpg, tif, psd. Di seguito riportiamo una tabella colori del tessuto comunemente utilizzato per tali prodotti, come il nostro Nylon 420 gr/mq ignifugo. Possiamo realizzare i gonfiabili in 24 colori differenti a seconda della necessità del cliente.
